Un dato es un estructura de información que proporciona el valor de la variable y añade los «metadatos» asociados: calidad de la variable, marca de tiempo del último cambio, rango de operación, descripción, etc.

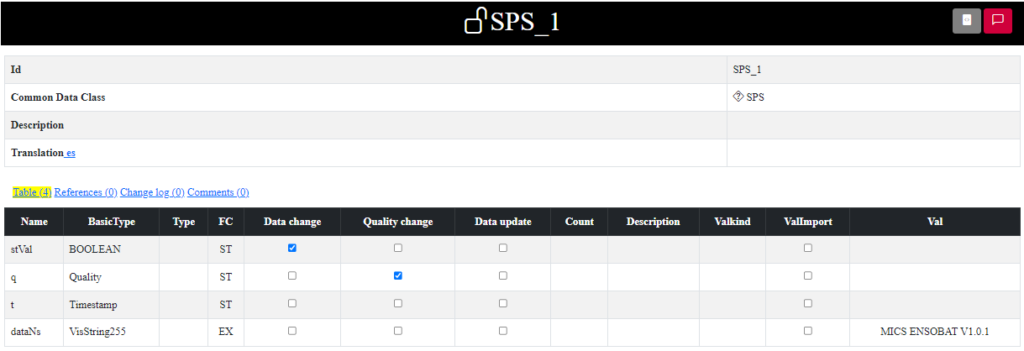

Ejemplo de plantilla de dato SPS: Estado de un punto simple.
Las plantillas de datos completas se definen en el documento IEC 61850-7-3
Los elementos que forman un dato se llaman: atributos y se organizan por su función (FC en la norma).
Existen funciones de:
- ST: estado.
- MX: medida.
- SP: ajuste directo.
- SE: ajuste de tabla.
- CO: control.
- DC: descipción.
- CF: configuración.
Cada plantilla de dato normativa define que funciones están presentes y sus atributos.

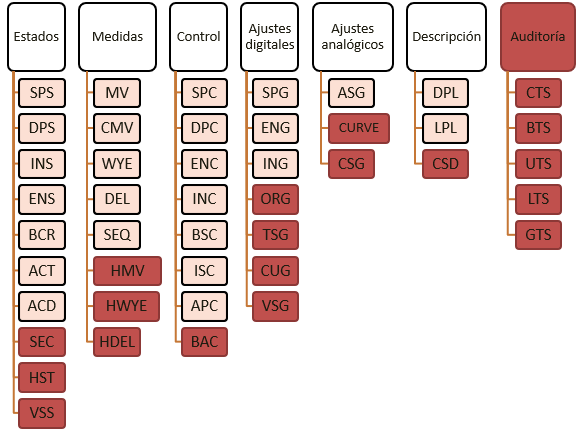

Categorías de datos en la norma
Estados
Monitorizan las variables de estado del equipo
- SPS
- DPS
- ENS
Medidas
Monitorizan medidas analógicas simples, complejas, trifáiscas o armónicas
- MV
- CMV
- WYE
Comandos
Mandos simples, dobles, analógicos, de regulación de tomas
- SPC
- DPC
- APC
Ajustes
Modifican el funcionamiento de los nodos lógicos
- SPG
- ING
- APG
Descripción
Datoa que proporcionan la descripción del equipo
- LPL
- DPL
- CSD
Auditoria
Datos para realizar auditoria de servicios o de mandos
- CTS
- GTS
- BTS
Clases de Datos Comunes: CDC (Common Data Classes)
Las clases de datos comunes se identifican por sus iniciales en inglés:
- SPS: Single Point Status (Punto simple).
- DPC: Double Point Controllable. (Punto doble con mando).
- MV: Measured Value. (Medida simple).
- CMV: Complex Measured Value (Medida compleja).
- WYE: Medida trifásica (Estrella).
- ING: Integer Setpoint (Ajuste en formato entero).
- DPL: Device Nameplate (Placa de dispositivo).
