SCL
SCL son las siglas del Lenguaje de Configuración de Subestaciones (Substation Configuration Language).
Con la extensión de la norma fuera del campo de las subestaciones (manteniendo las siglas) paso a llamarse «System description Configuration Language», cambiando el término «Substation» por «System description».
El documento IEC 61850-6 describe con un fichero XSD (schema) la gramática del lenguaje SCL. Dicha gramática nos permite describir:
- Topología eléctrica.
- Modelo de información de los equipos.
- Servicios y funcionaliad de los equipos.
- Intercambios de información en el sistema.

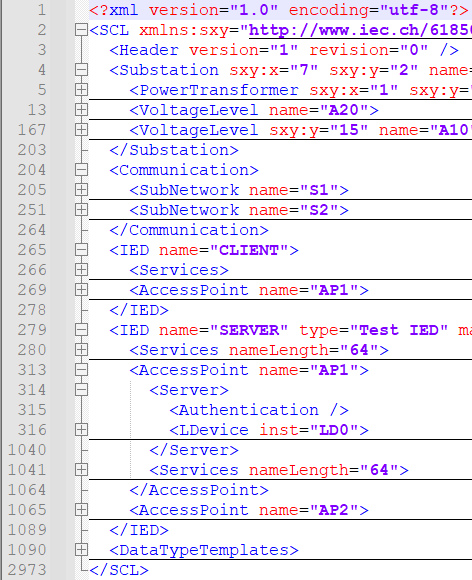

Los 5 bloques del SCL
- Header
- Substation
- Communication
- IED
- DataTypeTemplates
- Header
Define la evolución del fichero indicando cuando se produjeron cambios relevantes
2. Substation

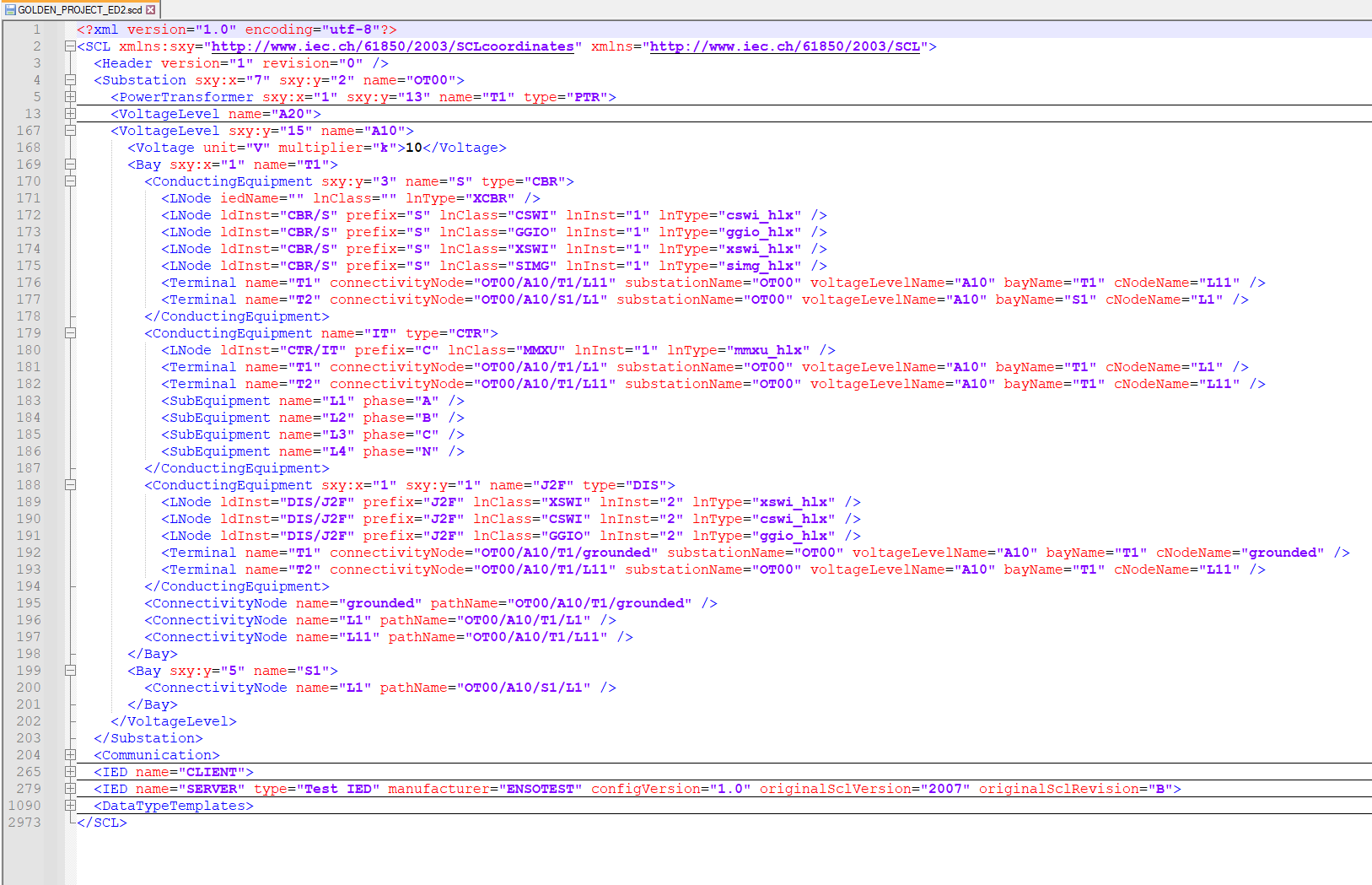

Define la topología eletrica, el diagrama unifilar incluyendo niveles de voltaje, bahías, transformadores de portencia y elementos eletricos como interruptores y seccionadores.
3. Communication
Define subredes y puntos de acceso a los equipos con los parametros de red necesarios para identificar el intercambio de información y ser capaz de suscribirse si es un envío de tráfico multicast o cómo conectarse si es una comunicación cliente – servidor (punto a punto).
4. IED
Define las capacidades de comunicación del equipo dentro de la etiqueta Services
Define el modelo de información del equipo con las etiquesta Server, LDevice y LN
5. DataTypeTemplates
Define las plantillas de nodos logicos, datos, atributos y enumerados que se usan para contruir el modelo de información de un equipo IEC 61850.
Herramientas SCL
La norma IEC 61850-5 describe al menos 4 herramientas entorno a los ficheros SCL:
- ICT: IED Configuration Tool
- SCT: System Configuration Tool
- SST: System Specificaiton Tool
- SDT: System Documentation Tool.
ss
ICT
IED Configuration Tool
Herramienta del fabricante del equipo que debe permitir:
- Generar los ficheros ICD.
- Importar un fichero SCD.
- Cargar el CID de configuración al equipo IED.
SCT
System Configuration Tool
Herramienta no ligada a un único fabricante que nos permite realizar la configuración del sistema 61850 y crear el fichero SCD.
SST
System Specification Tool
Herramienta para definir la topología del sistema electrico y la lista de funcionaes y nodos lógicos requeridos.
SDT
System Documentation Tool
Herramienta que documenta los equipos del sistema, los parametros de comunicaciones, los ajustes y los intercambios de información del sistema.
Formatos de ficheros SCL
El fichero SCL define una sintáxis de fichero XML. Esta misma sintaxis en función de la extensión del fichero tendrá un finalidad diferente.
ICD
IED Capabilities Description
Fichero plantilla proporcionado por el fabricante en el que describe las capacidades y el modelo de información del equipo.
CID
Configured IED Description
Es el fichero con la configuración SCL que se carga en un equipo del sistema a automatizar.
IID
Instantiated IED Description
Similiar al formato CID. Lo genera el ICT con los cambios con respecto al SCD recibido para poder integrar estos cambios en el fichero SCD del sistema.
SSD
System Specification Description
Fichero con la topologia eléctrica requerida y la unión con las funciones y nodos lógicos requeridos para la automatización del sistema.
SCD
System Configuration Description
Es el fichero con la configuración completa del sistema; incluye todos los IED, sus parametros de comunicaciones y los intercambios de información configurados.
SED
System Exchange Description
Fichero SCD particularizado para automatizar intercambios de información con una subestación relacionada para automatizar protecciones de linea o intercambio de mensajes GOOSE entre las mismas.
