La opción mas sencilla: el anillo con RSTP

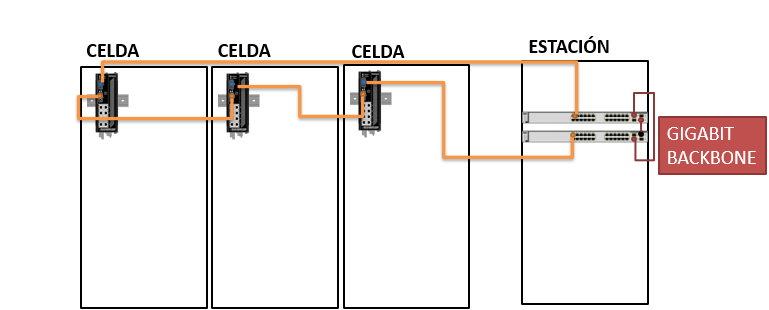

Para aquellos sistemas en los que no se requieren mensajes GOOSE para disparo digital o medidas muestreadas la opcion más sencilla es el anillo de fibra optica entre cabinas con un enlace deshabilitado por medio del protocolo RSTP.
Con esta topología en anillos la rotura de la fibra óptica entre dos cabinas se recupera en unos pocos milisegundos (< 5 a 500 ms ) sin afectar a las tareas de monitorizacion de red
Si estas caracteristicas de redundancia no cumplen los criterios de la eléctrica para su instalación tendremos que usar otras alternativas de redundancia de red.
Redundancia de red sin retardo: «seamless»
Para evitar los tiempos de convergencia de los protocolos de redes LAN traducionales IEC define dos alternativas que permiten la rotura de un canal de comunicaciones sin perdida de información ni retardo:
- HSR: High availability Seamless Redundancy
- PRP: Parallel Redundancy Protocol
El funcionamiento en ambos mecanismos es similar y consisten en enviar la información det transmisor al receptor por dos caminos independendientes de forma que si un camino se rompe la información llega por el segundo enlace sin ningun retardo y sin necesidad de reconstruir la topologia de red.
Tanto HSR como PRP requieren para un interfaz de red 2 interfaces de red físicos.
HSR
En el caso de HSR la topología que se crea es un anillo donde cada equipo inteligente forma un eslavon en el anillo. Cuando un equipo detecta que le llega por un canal A el mensaje que envío por el enlace B, retira el mensaje del anillo para evitar el reenvío infinito de la trama en el anillo.
PRP

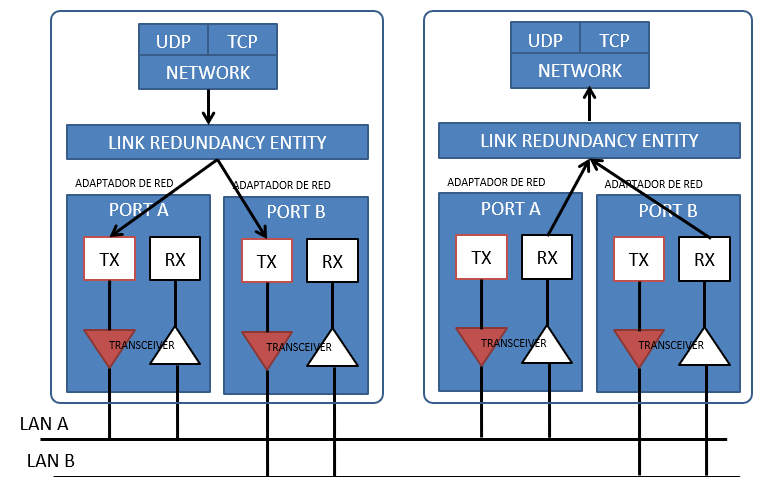

En el caso de PRP se requieren dos redes completas independientes. Cada equipo se conecta a las 2 redes y si una de la redes falla la información se recibe por la segunda red.
