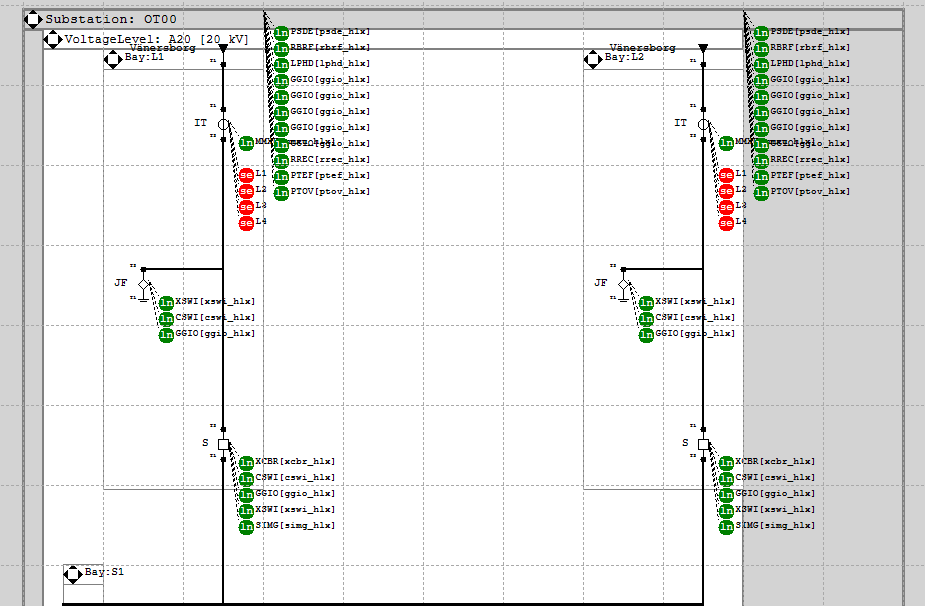

SSD – System Specification Description
El proceso de ingenieria TOP-DOWN parte de la especificación del sistema por medio de un fichero SSD: System Specification Description.
El fichero SSD descibre el unifilar y las funciones necesarias para automatizarlo y controlarlo por medio de la asociación de las bahías y elementos como interruptores y seccionadores a nodos lógicos de la norma.

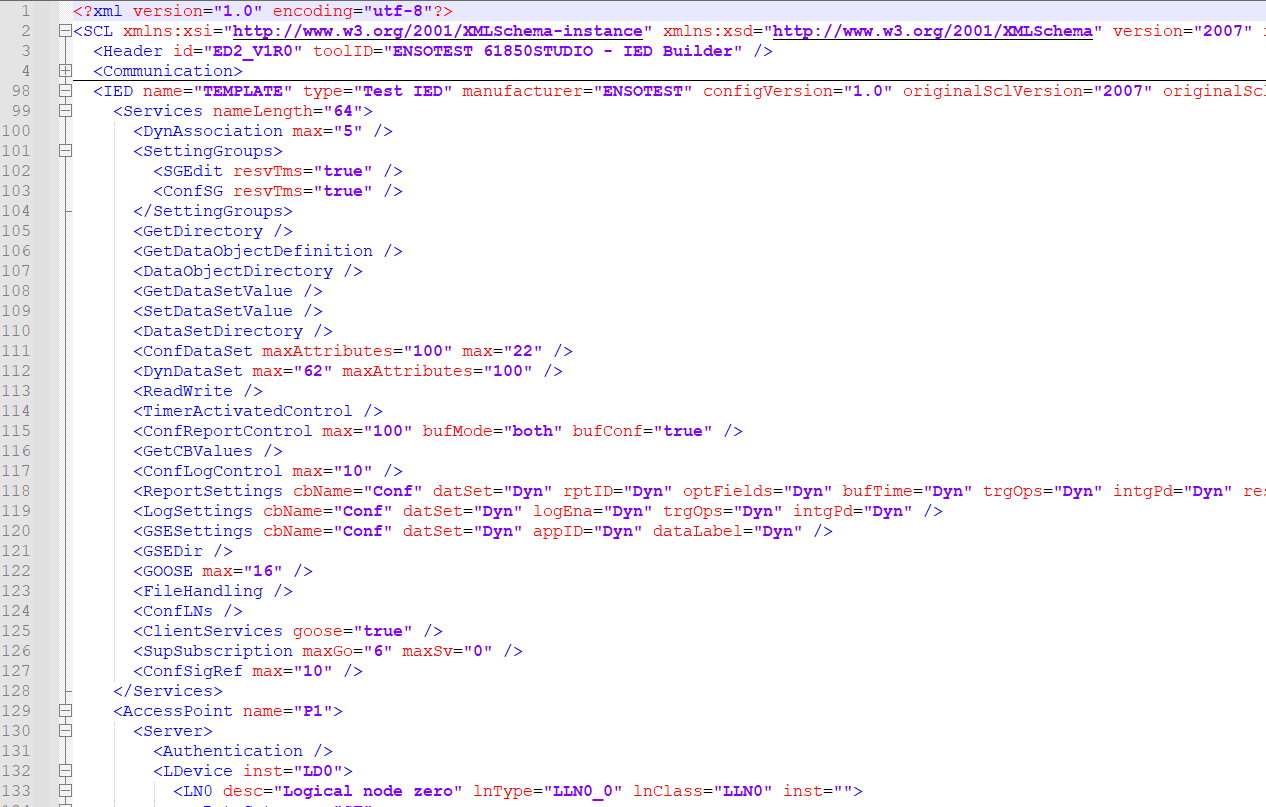

ICD – IED Capabilities Description
El segundo paso dentro del proceso TOP-DONW es la seleccion de las plantillas de los fabricantes de acuerdo a las funciones de proteccion requeridas y las capacidades de entradas y salidas digitales y analógicas.
Se realiza normalmente en la herramienta de configuración del fabricante ICT (IED configuration tool) y nos permite obtener los ficheros de plantilla en base al modelo del equipo o incluso al código de compra.

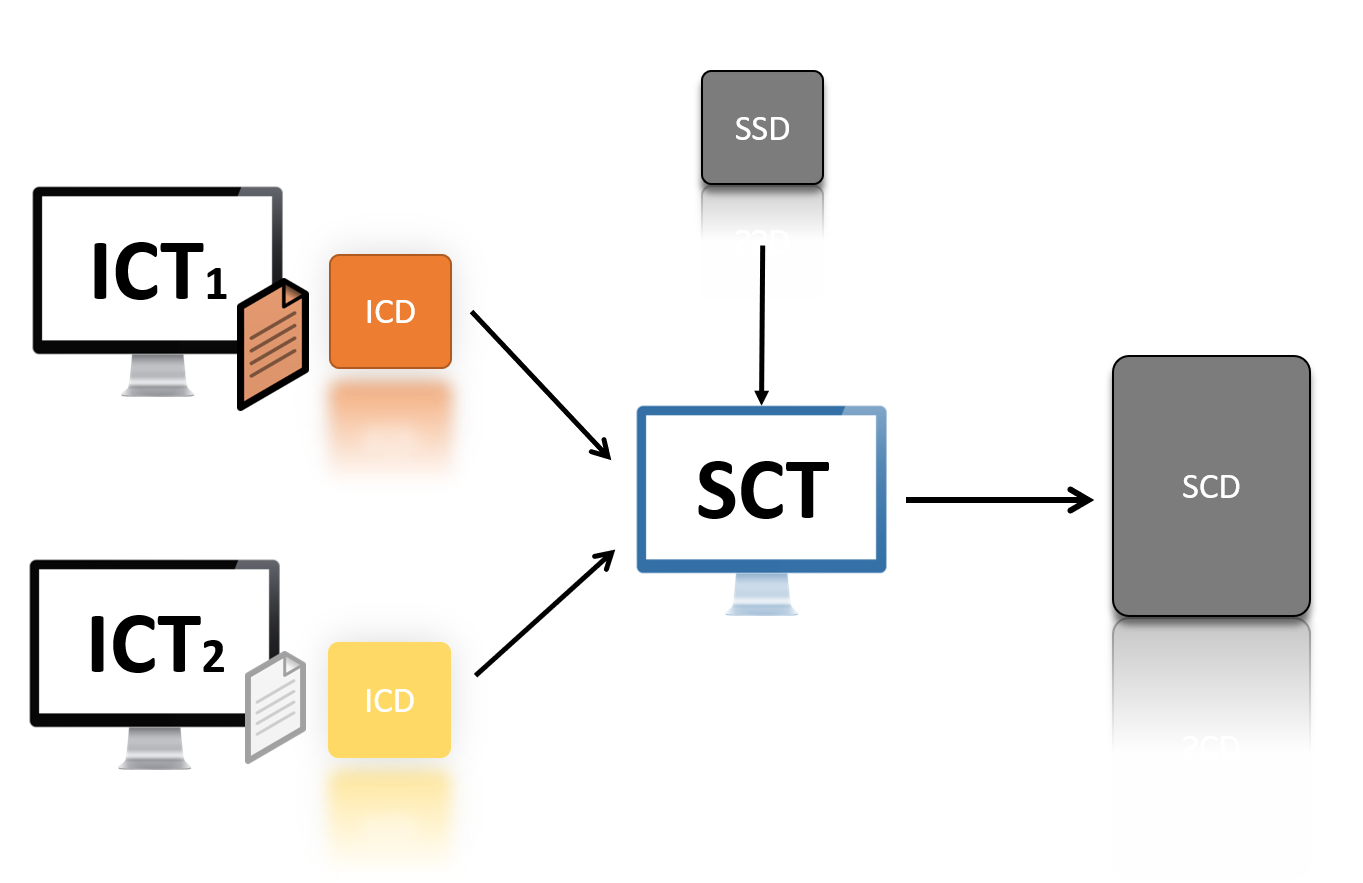

SCD – System Configuration Description
La herrmienta SCT (System Configuration Tool) importa los ficheros ICD de los fabricantes y les asigna nombres y sus parametros de direccionamiento IP en el proyecto.
A continuación en la herramienta SCT se definen los intercambios de información:
- Agrupaciones de datos (Datasets)
- Bloques de control de Reports
- Bloques de control de GOOSE
- Bloques de control de SV
Y se identifican los clientes o susbscriptores de los reports y de los GOOSE/SV respectivamente.

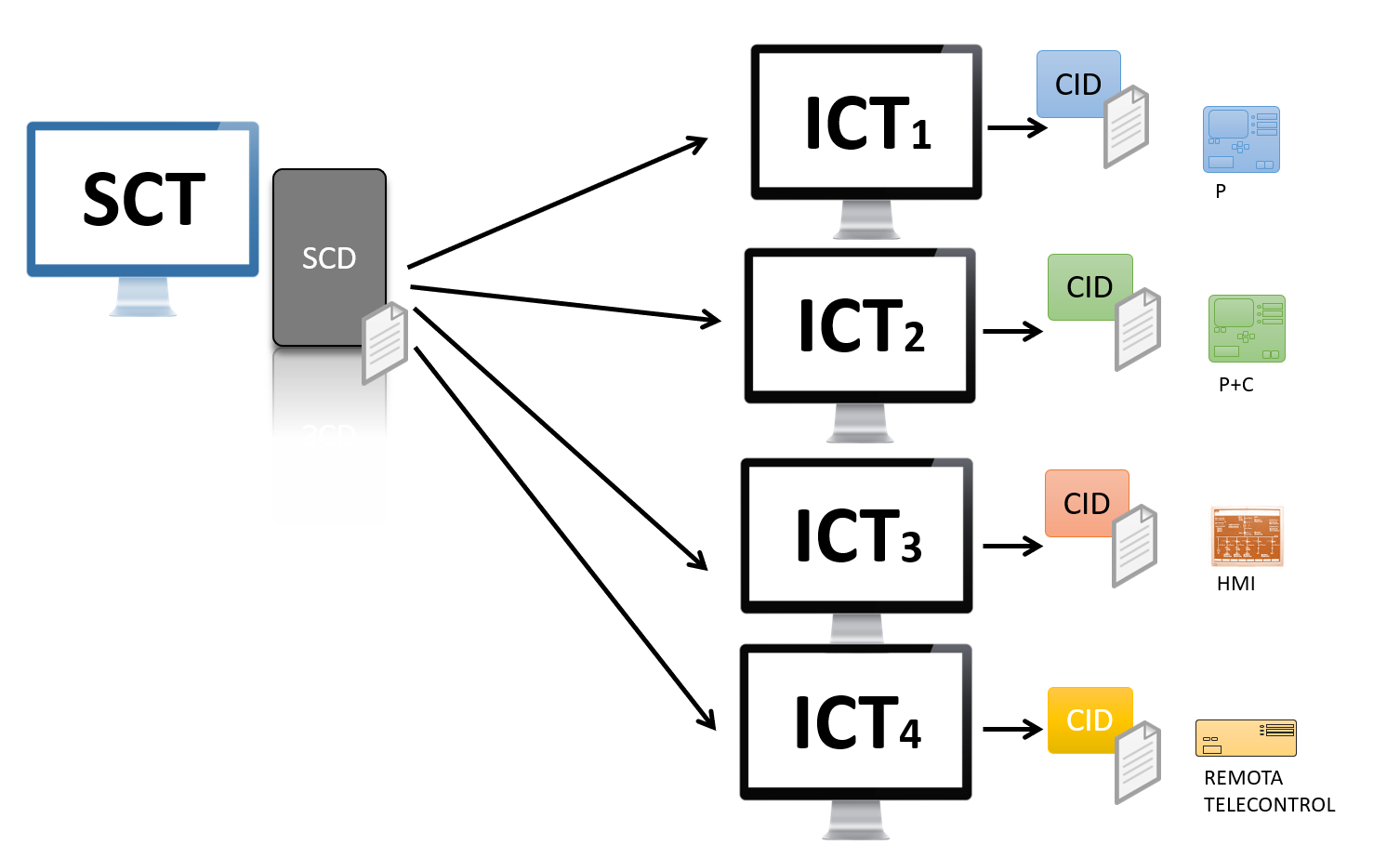

CID – Configured IED description
El fichero SCD se transfiere a los ICT para que en base a los intercambios definidios generen los fichero CID y configuren los equipos del sistema.
