Las celdas que forman una subestación comparten información necesaria para realizar automatismos o bloqueos.

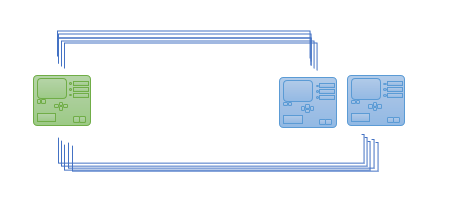

Esta información tradicionalmente se ha compatido por medio de mangeras de cables a la tensión nominal de secundario: habitualmente 100-125V

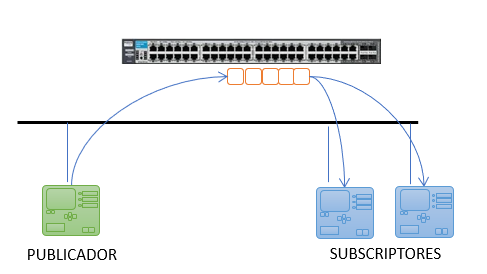

La norma 61850 define los mensajes GOOSE pensados para el envío rápido y fiable de información digital en redes Ethernet.
El envío de los mensaje GOOSE se controla por medio de los bloque de control de GOOSE o GOCB (GOOSE Control Block) que se puede leer y escribir con dos servicios:
- GetGocbValues
- SetGocbValues
Los mensaje GOOSE se envían por medio del servicio:
- SendGooseMessage

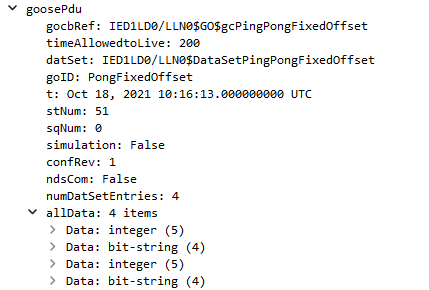

Formato de un mensaje GOOSE
El mensaje GOOSE se divide en 3 bloques:
- Referencias
- Referencia del bloque de control de GOOSE
- Identificador del GOOSE
- Referencia del Dataset
- Versión de configuración
- Contadores de secuencia
- Número de estado
- Número de repetición
- Marca de tiempo
- Datos
- Habitualmente valor y calidad
Seguridad por repetición
Los mensajes GOOSE retransmiten la misma información de forma constante en la red. Cuando se produce un evento el número de secuencia de estado se incremente y el contador de repeticiones arranca en 0.
Las primeras repeticiones del mensaje GOOSE se realizan en pocos milisegundos, alcanzado el período configurado como tiempo máximo de reenvío el mensaje GOOSE se repite de forma cíclica en la red informando del estado de las variables.
