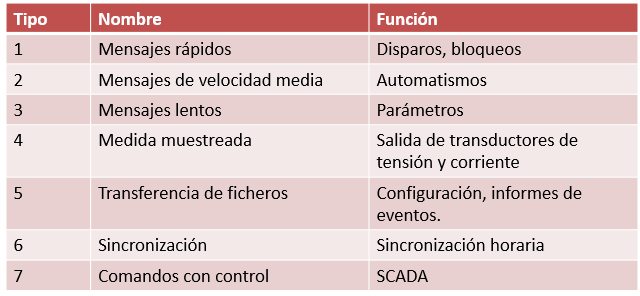

La norma IEC 61850-5 define los intercambios (tipos de mensajes) necesarios en una subestación, sus caracteristicas y requisitos temporales y de ancho de banda

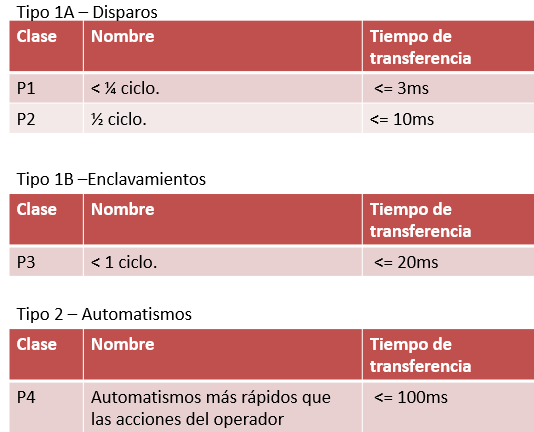

Para cada tipo de mensaje se define su tiempo de transferencia y/o el ancho de banda necesario.
La norma IEC 61850-7-2 define la funcionalidad de los equipos 61850
Todos los equipos IEC 61850 deben comportarse de forma compatible y proporcionar un conjunto de servicios definidos por la norma.
Para ello, IEC 61850-7-2 define la funcionalidad de capa aplicación y un API abstracta que identifica cómo debe interactuar la aplicación con los protocolos de comunicaciones requeridos para cada tipo de mensaje.
El esquema de una aplicación IEC 61850 es el siguiente:
Los servicios que define el ACSI (Abstract Communicacion Service Interface) se dividen en dos bloques:
a) Servicios cliente – servidor.
b) Servicios publicador – subscriptores.
Los servicios cliente-servidor son los que se usan en la comunicación entre un equipo cliente (SCADA, RTU, HMI) y los equipos que actúan como servidores (equipos de protección y control). La lista incluye:
- Establecimiento de la asociación.
- Servicios de directorio para descubrir el modelo de información.
- Lectura y escritura de variables.
- Definición de grupos de datos: datasets.
- Comandos.
- Ajustes.
- Notificaciones espontáneas.
- Acceso a históricos de datos.
- Transferencia de ficheros.
Los servicios publicador-suscriptores se usan para que un equipo del sistema (publicador)pueda enviar mensajes que se reciban de forma simultánea por todos los equipos de la red interesados en los mismos (suscriptores). La lista incluye:
- Mensajes de eventos digitales.
- Mensajes de medida muestreada.
Además de estos servicios la norma identifica la necesidad de mantener en todos los equipos una sincronización temporal y se definen los servicios necesarios para la misma.
